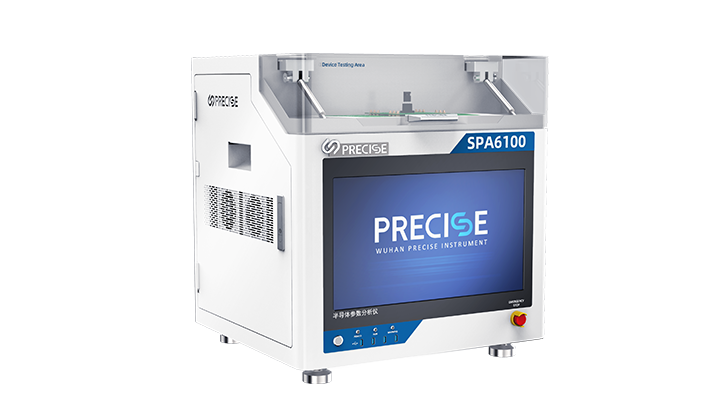

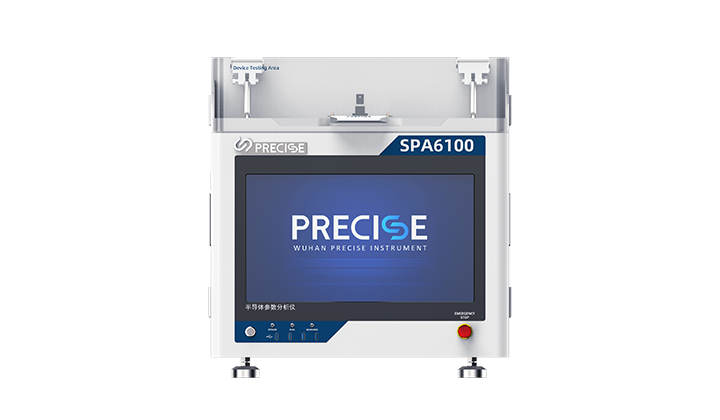

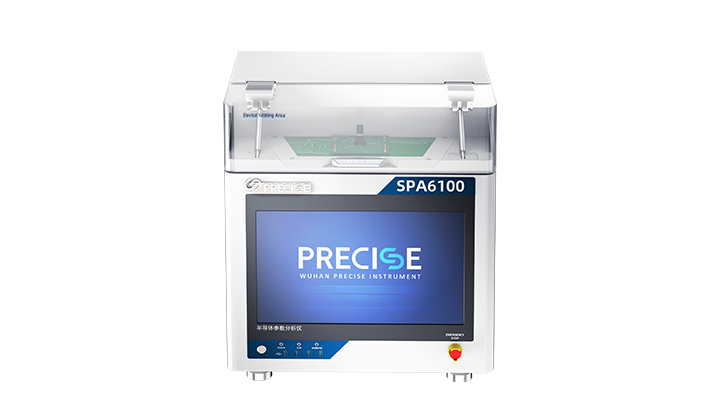

SPA6100半導體參數分析儀

24875

SPA6100半導體設備參數表了解儀擁有高精等級、寬自動測量位置、高速敏銳、性能強等優劣勢，物品能另外使用DC電流值-的電壓值(I-V)、濾波電容-的電壓值(C-V)、高流超高壓下單脈沖式I-V特征參數的測試英文。基本概念板塊化的形式設計方案,是可以助力觀眾結合試驗所需,輕松選用估測模快做好強制升級。產品蘋果支持最快1200V輸出功率、100A大電壓、1pA小電壓鑒別率的估測,同樣判斷10kHz至1MHz區域內的多頻AC電阻估測。配置特用半導體設備性能參數檢驗pc軟件pc軟件,可以交互技術式重新進行操作流程或緊密聯系檢驗探針臺的重新進行操作流程,夠從估測安裝、履行、報告定性分析到數據統計管理方法的一部分具體步驟，完成高和可重覆的集成電路芯片分析方法；也可與高溫度低制冷的效果箱、溫控儀功能模塊等打配操作，做到高溫度低制冷的效果檢驗pc軟件各種需求。

產品特點

● 30μV-1200V，1pA-100A 寬量程測試能力

● 測量精度高，全量程下可達0.03%

● 內置標準器件測試程序，直接調用測試簡便

● 自動實時參數提取、數據繪圖、分析函數

● 在CV和IV測量之間快速切換而無需重新布線

● 提供靈活的夾具定制方案，兼容性強

● 免費提供上位機軟件及SCPI指令集

運用消費場景及測試儀參數設置

1、納米材料：電阻率、載流子遷移率、載流子濃度、霍爾電壓

2、柔性材料：拉伸/扭轉/彎折、V-t、I-t、R-t、電阻率、靈敏度

3、IC芯片：O/S、IIH/IIL、VOH/VOL、I/O Pin IV曲線

4、分立器件：BVDSS/IGSS/IDSS/Vgs(th)/Rdson、Ciss/Coss/Crss、輸出/轉移/CV曲線等

5、光電探測器：暗電流ID、結電容Ct、反向擊穿電壓VBR、響應度R

6、鈣鈦礦電池：VOC、ISC、Pmax、Vmax、Imax、FF、η、Rs、Rsh

7、LD/LED/OLED：Iop、Popt、VF、Ith、VR、IR、LIV/IVL曲線

8、傳感器/憶阻器：V-t、I-t、R-t、直流/脈沖/交流IV測試

獨特優缺點

1、模塊化配置：可靈活配置多種測量單元，預留升級空間，方便后期升級

2、圖形化界面：內置常用器件模板，可直接調用，并且支持輸出三種模式測試報告

3、自動化測試：內嵌低漏電矩陣開關，可自動切換測試電路，實現一鍵測試功能

4、夾具可定制：支持二極管、三極管、Si及SiC MOS管、IGBT等器件

5、多設備聯動：可與探針臺、溫控模塊等搭配使用，溫控范圍：室溫~250℃

縮短半導體裝修材料裝修材料、電子功率器件功率器件制作或較為先進施工工藝的聯合開發校驗

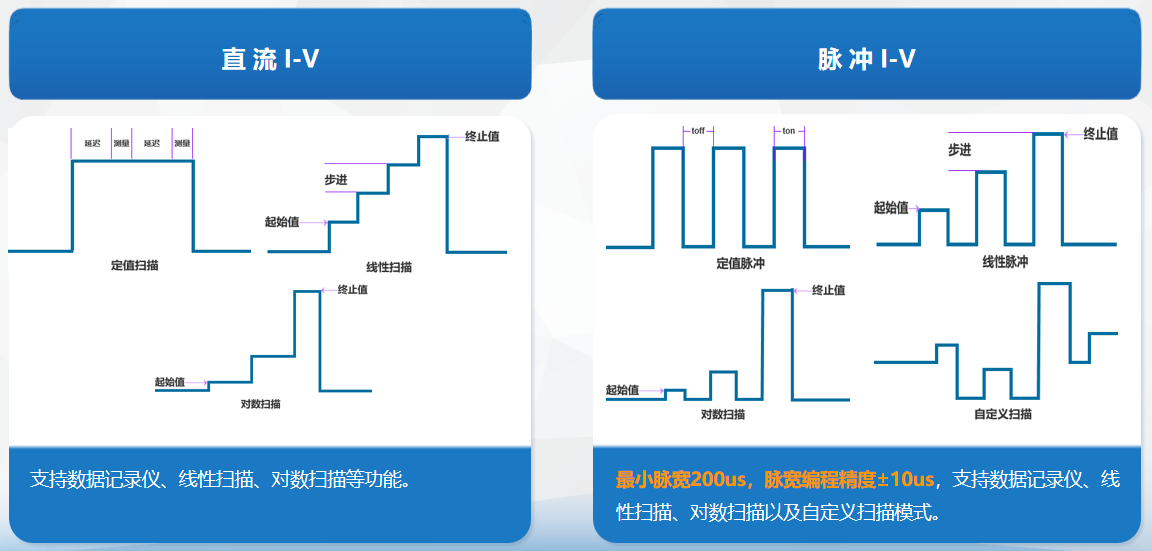

1、搭載直流電壓、單脈沖I-V自測

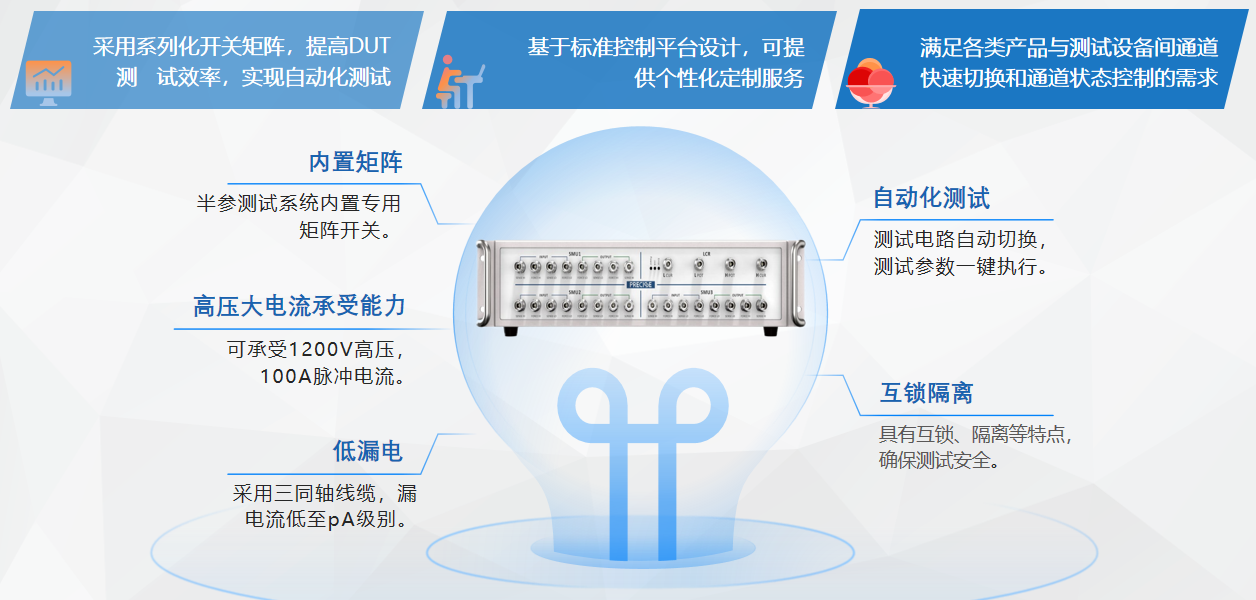

2、內裝置職業矩陣的特征值開關按鈕，的提升公測有效率

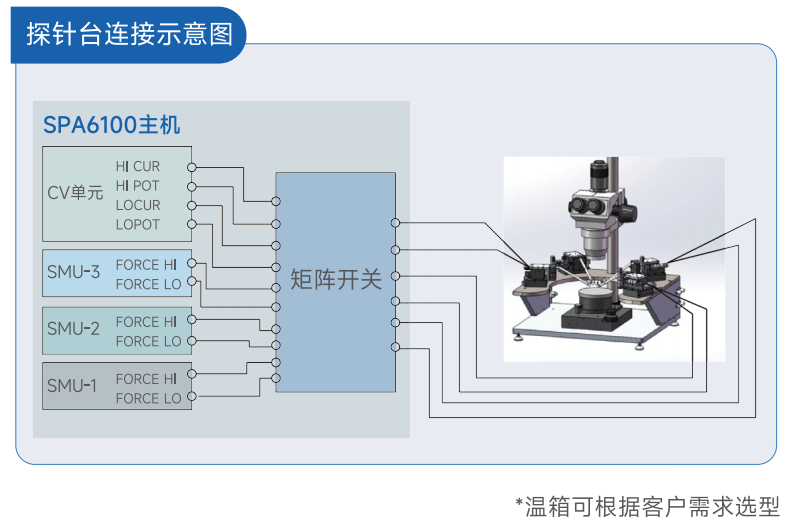

3、可與好幾種機互通在使用：晶圓級基帶芯片效果試驗應該與檢測器臺互通，安全性估評會牽涉常溫狀態并且高底溫等前提

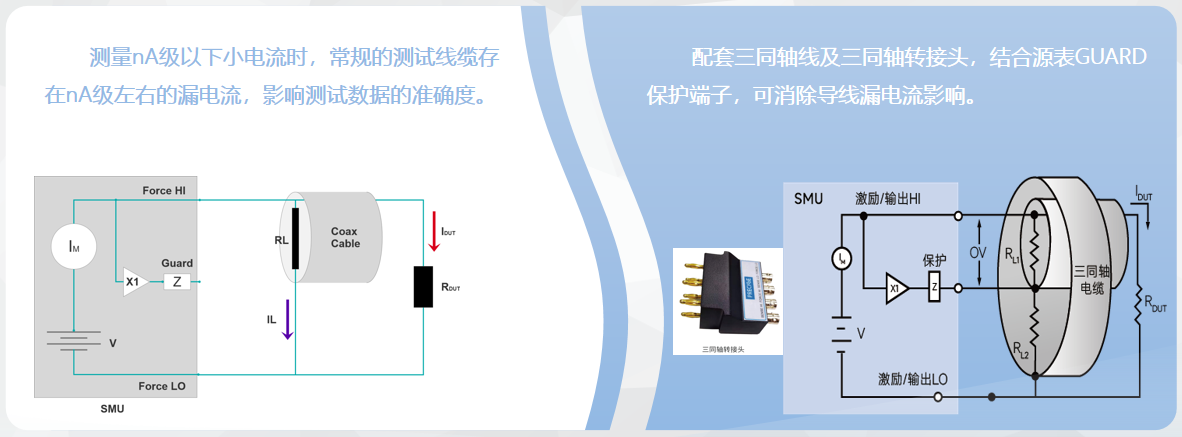

4、三同定位軸線纜提高了小電流大小檢驗高精度

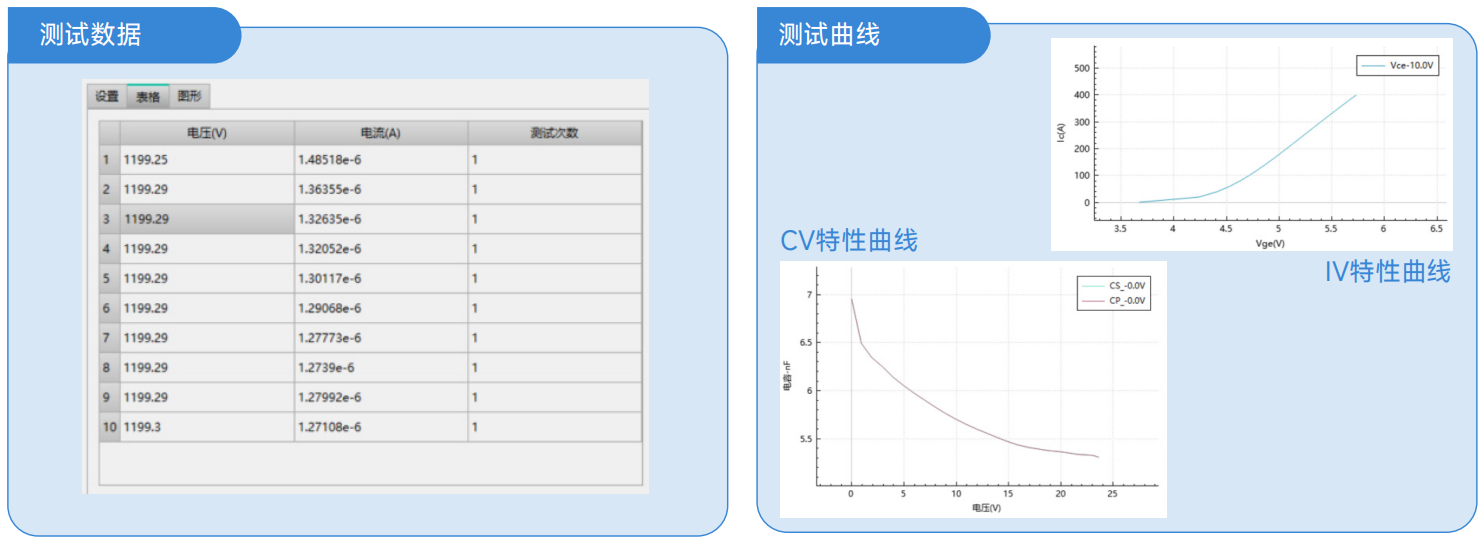

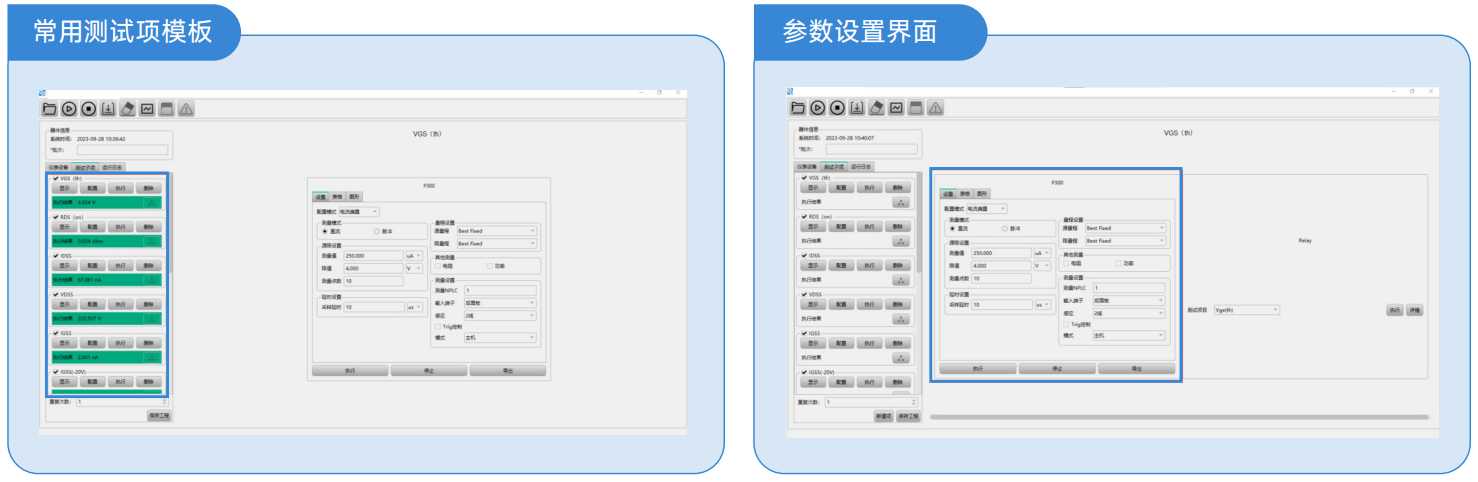

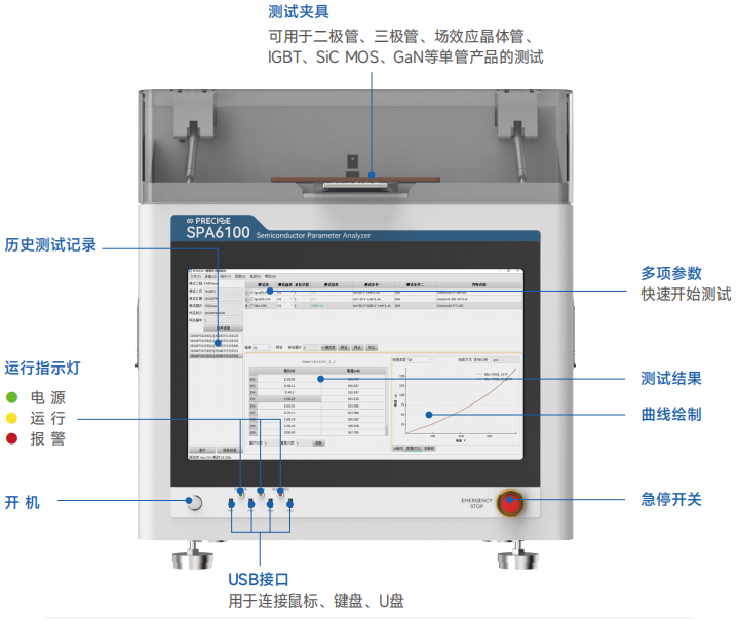

空間圖形化工具游戲界面

針對普賽斯自動開發管理的專業的公測圖片方法軟文，SPA6100可更快進行半導體行業原材料，元元件封裝的因素公測圖片方法。設備內裝常常用元元件封裝網站模板，如電子元器件大家庭中的一員-二極管，二極管，MOSFET。公測圖片方法全過程中，可可以直接調節，只需簡單化設有公測圖片方法因素既能。軟文支持系統公測圖片方法大數據資料屏幕上顯示，包括的曲線擬合繪圖。公測圖片方法成功后，可將大數據資料包括的曲線擬合存為存為。

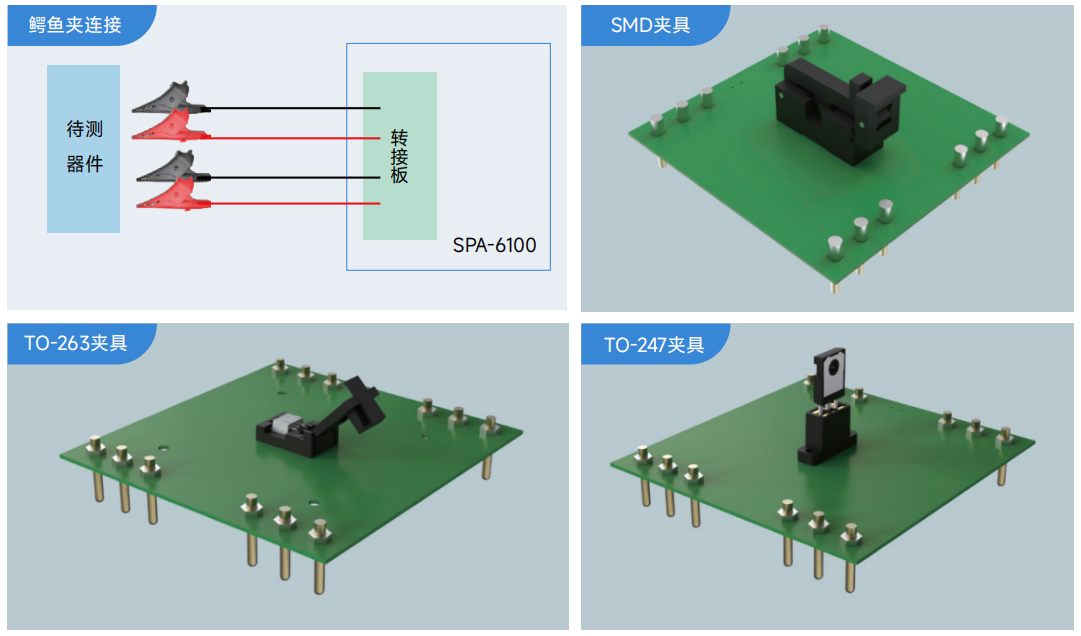

靈活性可個人定制化的組合夾具方法

涉及市表面上上有所不同封裝方式的半導體設備功率器件軟件，普賽斯給出全套組合組合夾具滿足工作方案。組合組合夾具極具低抗阻、配置簡略、類種非常豐富等基本特征，可適用二級管、三級管、場負效應結晶體管、IGBT、SiC MOS、GaN等單管，模組類軟件的檢測；也可與探頭臺連到，進行晶圓級心片檢測。

各種裝封業務類型的工裝夾具

產品選型

非高壓整流I-V源精確測量象限

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率
SPA-S100	0.1%	30V	300mV	30μV	1A	100nA	10pA
SPA-S200	0.1%	100V	300mV	30μV	1A	100nA	10pA
SPA-S300	0.1%	300V	300mV	30μV	1A	100nA	10pA
SPA-S100B	0.03%	30V	300mV	30μV	3A	100nA	10pA
SPA-S200B	0.03%	100V	300mV	30μV	3A	100nA	10pA
SPA-S300B	0.03%	300V	300mV	30μV	3A	100nA	10pA

壓差大智能I-V源量測單園

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率	最小脈沖寬度
SPA-P100	0.1%	30V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P200	0.1%	100V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P300	0.1%	300V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P100B	0.03%	30V	300mV	30μV	4A(直流電源) / 30A(單脈沖)	100nA	1pA	200μs
SPA-P200B	0.03%	100V	300mV	30μV	4A(直流) / 30A(脈沖)	100nA	1pA	200μs
SPA-P300B	0.03%	300V	300mV	30μV	4A(直流) / 30A(脈沖)	100nA	1pA	200μs

高壓變壓器I-V源測量方法單元測試卷

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率
SPA-E100	0.1%	1200V	100V	10mV	100mA	1μA	100pA

高流I-V源測量方法機組

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率	最小脈沖寬度
SPA-HCP100	0.1%	50V	300mV	30μV	30A（直流）/30A（脈沖）	100nA	10pA	80μs
SPA-HCP200	0.1%	50V	300mV	30μV	30A（直流）/30A（脈沖）	100nA	10pA	80μs
SPA-HCP300	0.1%	100V	300mV	30μV	30A（直流）/100A（脈沖）	100nA	10pA	80μs

電阻精確測量單位

型號	測試頻率	測試點數	頻率分辨率	頻率輸出精度	基本精度	內部直流偏置信號	可測參數與量程
SPA-C100	10Hz-1MHz	可編程	5 位	±0.1%	±0.5%	10mV to 2V (1mV 分辨率) / 100uA-20mA	｜Z｜ , R, X 0.001mΩ-99.999MΩ｜Y｜ , G, B 0.1nS-99.999SCs Cp 0.01pF-9.9999F
