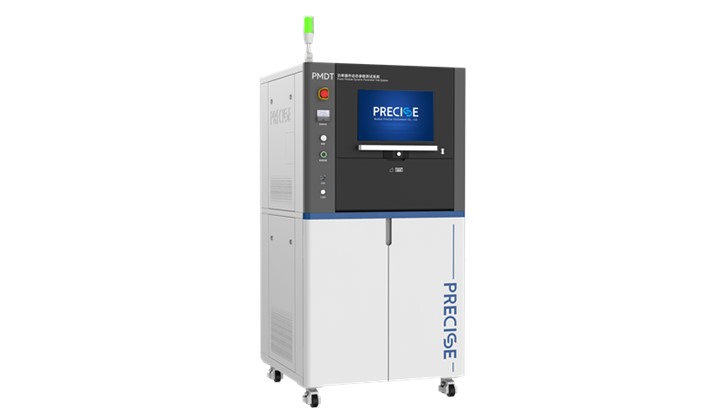

PMDT功率器件動態參數測試系統

8359

PMDT功效配件各式各樣性叁數表考試系統的都是款專用于MOSFET、IGBT、SiC MOS等配件的各式各樣性叁數表考試，才能平安便利性的考試功效配件的轉換開關時間延遲和耗費，評價指標配件的平安的工作區，對配件和推動電路板的不導通護理功能實現認可，衡量功效部件的雜散電感。平臺體統通常由雙激光脈沖手機信號產生器，高分數辨率示波器，油田低壓交流電溫度探頭，油田低壓交流電源、母線電解電容、低雜感母排、電腦自動化機械軟件考試圖片儀英文儀平臺還有配套方案軟件考試圖片儀英文儀工裝定制組成的。平臺體統配齊三種軟件考試圖片儀英文儀驅程板，可覆蓋住控制啟閉參數值軟件考試圖片儀英文儀、柵極自由電荷軟件考試圖片儀英文儀、斷路軟件考試圖片儀英文儀、雪崩軟件考試圖片儀英文儀等，每次軟件考試圖片儀英文儀就可以了實現控制啟閉功能及單向修復功能軟件考試圖片儀英文儀；可進行同步保存軟件考試圖片儀英文儀導致及波形圖斜率，電腦自動出現軟件考試圖片儀英文儀評估。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

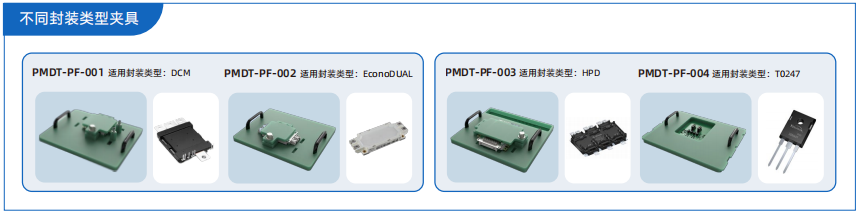

測試夾具

面向世面上方不相同芯片封裝多種類型的電率半導體材料，如IGBT、SiC、MOS等軟件，普賽斯出示一整套檢驗工裝夾具防止計劃書，可以使用于T0單管，半橋模組等軟件的檢驗

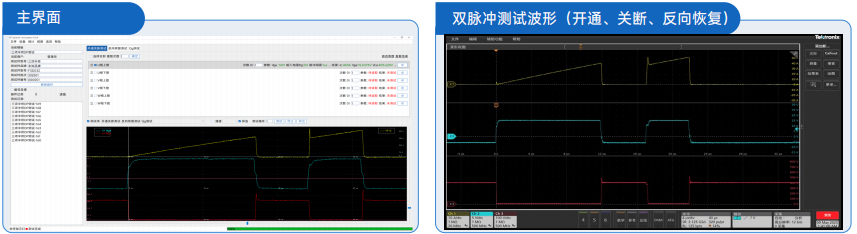

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(1個大概): 上行寬帶 100M，測量范圍 30AIc(一): 下行帶寬 30M，量限 300A Icsc(1個大概): 網絡帶寬 30M，分度值 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(6個)：服務器帶寬 100M，量限 30AIc(一)：服務器帶寬 30M，量限 1200A Icsc(一個)：傳輸速率 30M，量限 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(8個): 網絡帶寬 100M，量限 30AIc(7個): 上行帶寬 30M，示值 3000A Icsc(個): 帶寬的配置 30M，滿量程 12kA
